【定制化应用】EmStat4M电化学模块,支持软件和硬件二次开发



模块主要特点:

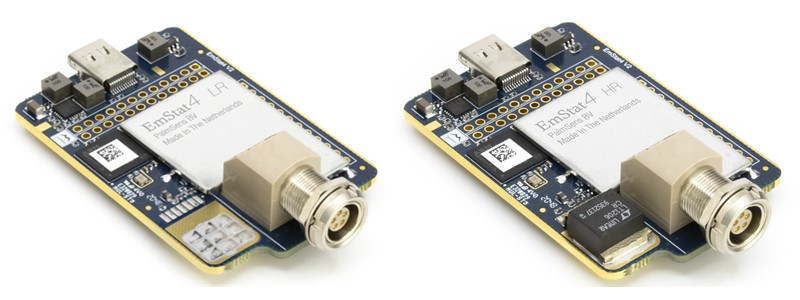

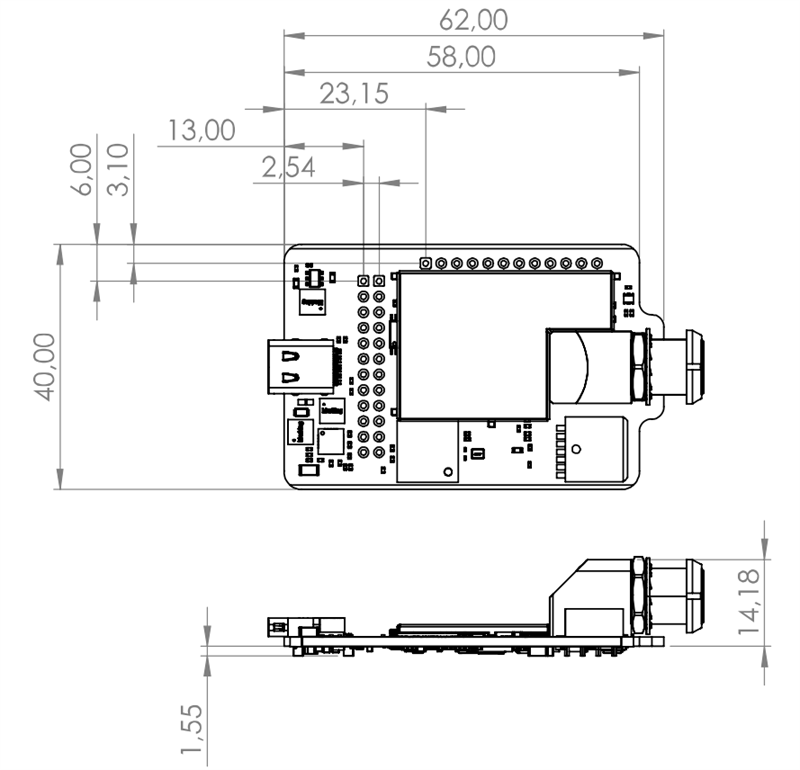

EmStat4M是一款电化学模块(PCB板尺寸为6.2*4cm),一体化集成恒电位、恒电流和交流阻抗测试功能。通过USB-C端口直接供电和通信,也可通过PCB板上的引脚进行供电和通信连接;模块标配上使用标准屏蔽传感器电极线的高端LEMO插头。

使用标配的PSTrace软件可进行常规的电化学测试和数据处理;提供SDK开发包支持软件的二次开发,也可以使用通信协议(支持USBUART通信)进行嵌入式二次开发。

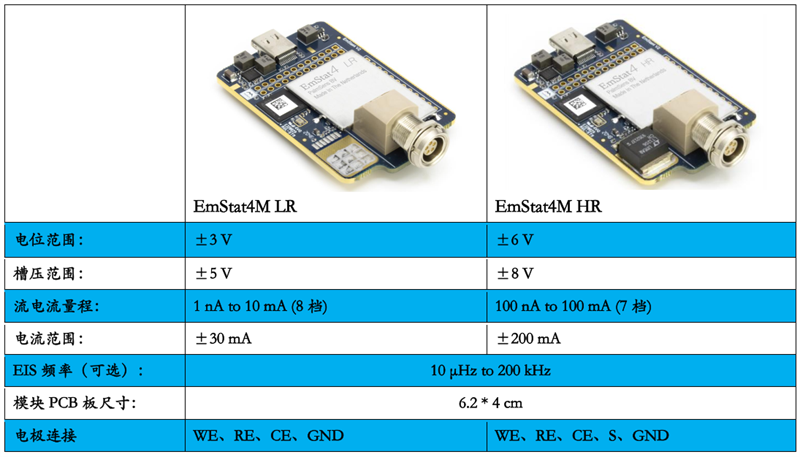

模块分为两个版本,LRHR主要区别:



支持电化学方法:

  • 伏安法:线性扫描伏安法(LSV),循环伏安法(CV);

  • 脉冲法:差分脉冲伏安法(DPV),方波伏安法(SWV),常规脉冲伏安法(NPV);

  • 电流-时间:计时电流法(CA),零电阻电流法(ZRA),计时库仑法(CC),多级计时电流法(MA),脉冲电流检测(PAD)

  • 恒电流法:电流线性扫描法(LSP),计时电位法(CP),多级电位法(MP),开路电位(OCP)

  • 交流阻抗EIS/GEIS频率扫描、电位或电流扫描、固定电位或固定电流、时间扫描。

  • 腐蚀模式:塔尔菲曲线、腐蚀速率、电偶腐蚀;恒电位极化、恒电流极化、动电位极化、线性极化、循环极化、腐蚀电位、电化学阻抗谱。

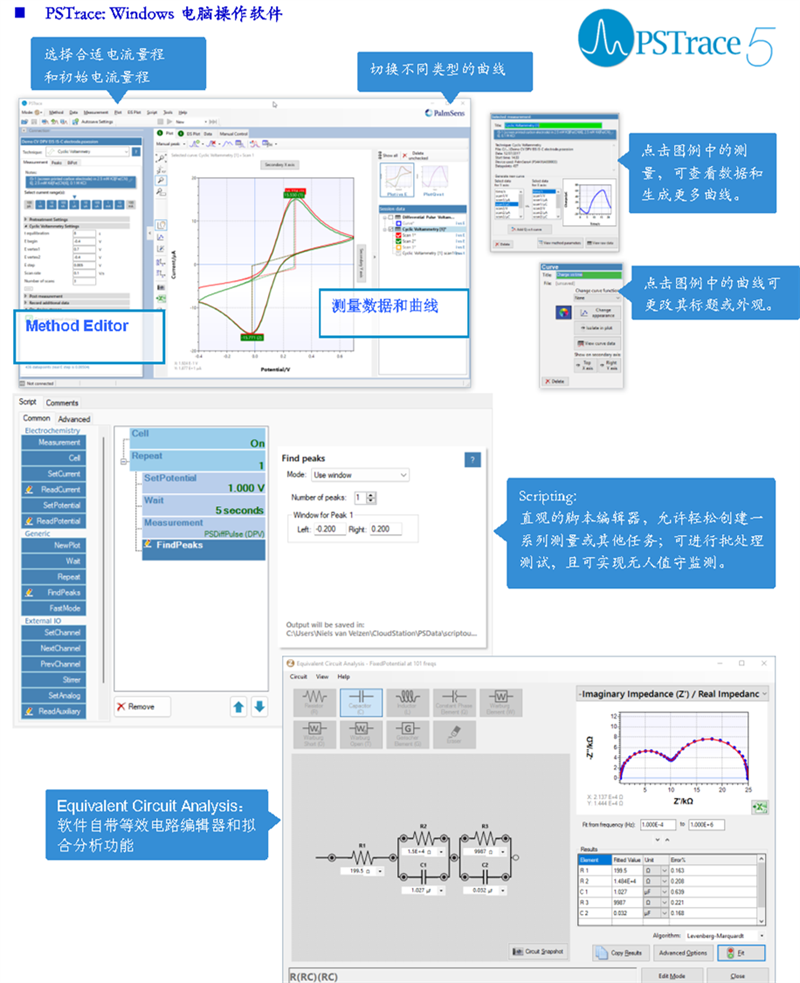

标配操作软件PSTrace:


EmStat4X:在.Net平台,调用SDK进行软件二次开发。

PalmSens SDKs基于C#开发语言,适用于.NET Framework 平台:WinForms\Xamarin (Android)\ WPF

代码示例包括:连接、运行测量和绘图、访问和处理测量数据、峰检测、交流阻抗等效电路拟合分析、保存和加载文件等等。

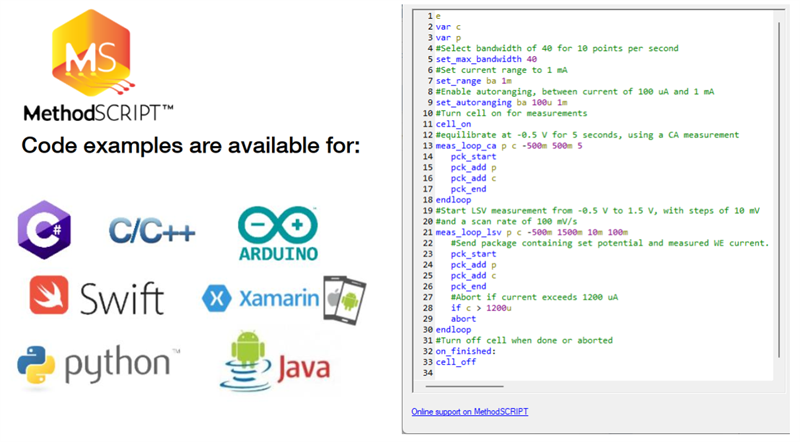

EmStat4X和MethodSCRIPT配合使用,应用于产品的二次开发。

MethodSCRIPTTM脚本语言,专门为了整合电化学应用,便于硬件设置或产品开发。允许开发人员将可读的脚本直接编程到电化学模块中。简单的脚本语言允许运行所有支持的电化学技术,并使其易于组合不同的测量和其他任务。

更多脚本功能包括:变量的使用,(嵌套)循环,将结果记录到内部存储器或外部SD卡,数字I/O,例如等待外部信号触发,读取pH或温度等辅助值,等等……


应用案例:

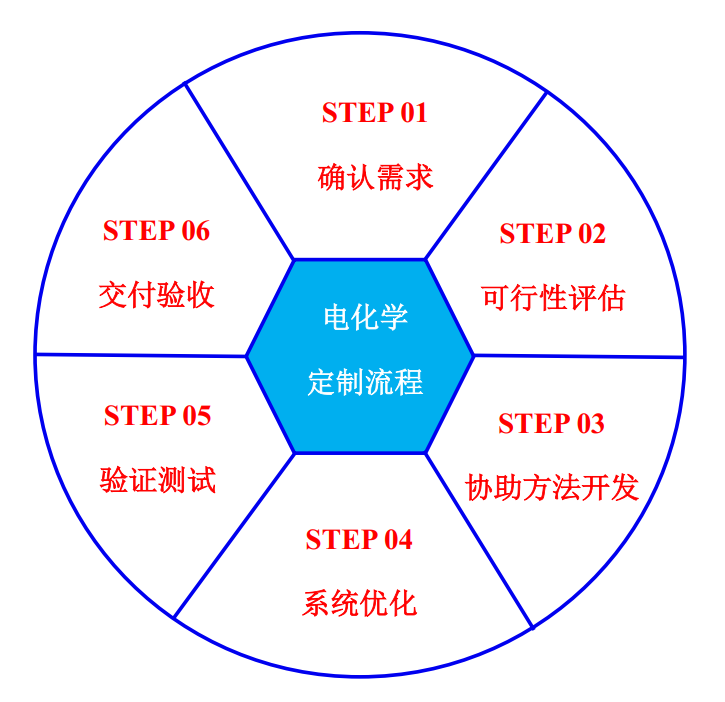

基于荷兰PalmSens提供的电化学模块和开放源程序,对各种应用场景进行定制化开发,例如:定量分析专用软件、与其他仪器联用实现原位测试,可实现远程控制、无人值守、操控一体化等功能。

定制化应用领域:食品检测、水质监测、现场检测、医疗诊断、腐蚀检测、可穿戴等。

中文软件开发

全中文界面,实现控制电化学工作站进行测量,实时显示测量曲线,对曲线进行峰分析、SG平滑、基线扣除,标准曲线法或标准加入法等基本功能。

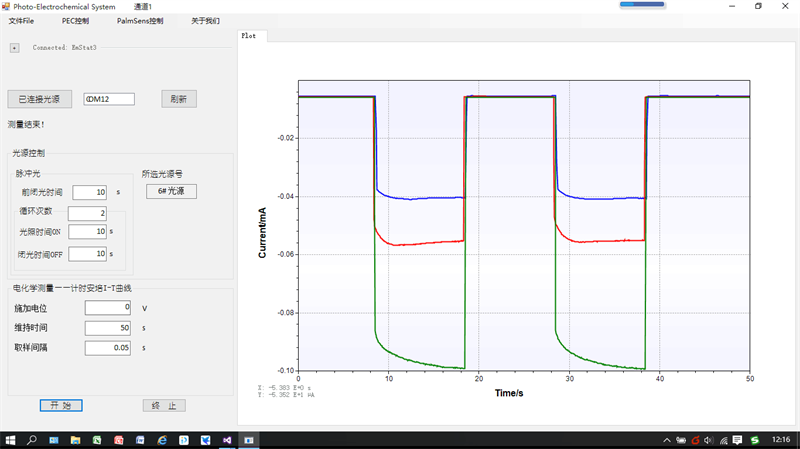

与其他仪器联用实现原位同步测量:如电化学蠕动泵流动测量系统、PEC电化学测量系统等。

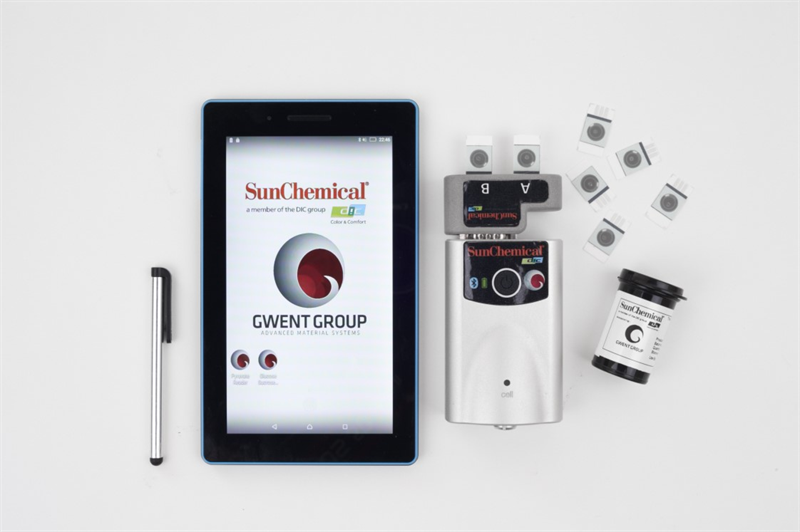

马铃薯葡萄糖(英国Gwent Group)

使用一次性抛弃式的生物传感器,用于土豆中低含量葡萄糖的电化学测量。

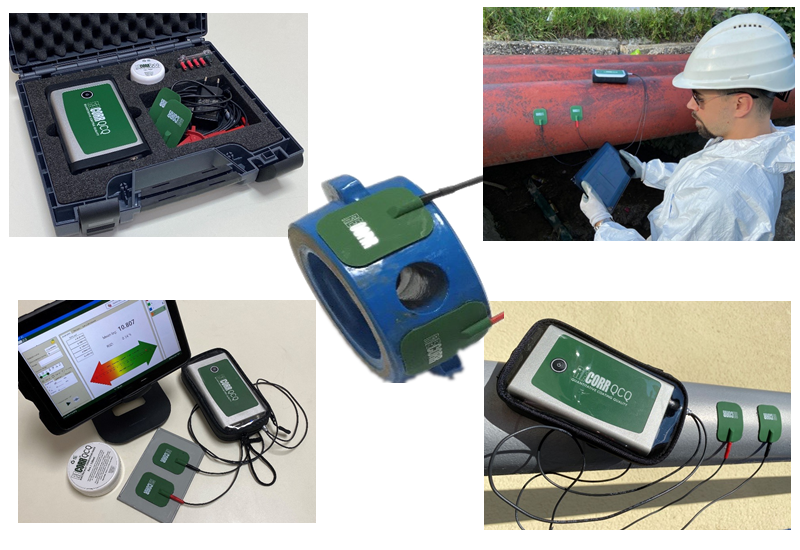

便携式现场腐蚀测试
